- Artikel-Nr.: 22922-005

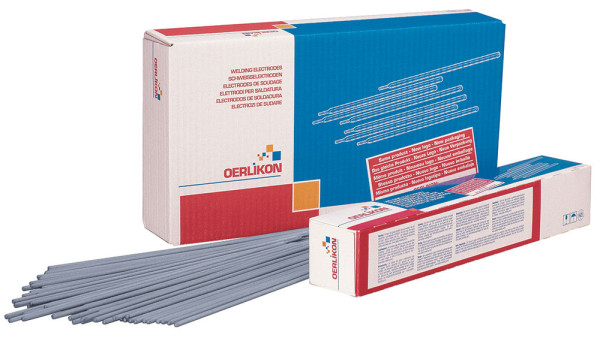

Stabelektroden Oerlikon Spezial
Die Basisch-umhüllet Doppelmantelelektrode mit nichtbasischen Anteilen für Wurzelschweißungen, Zwangspositionen und Spaltüberbrückbarkeit sorgt für exzellente Schweißeigenschaften und eine außergewöhnlich richtungsstabilen Lichtbogen. Anwendungsbereiche sind vor allem im Stahlbau, der Fertigung und der Montage von Industrie, Handwerk und Rohrleitungsbau. Es wird empfohlen bei der Wurzelschweißung die Elektrode am Minuspol zu verschweißen, damit der Lichtbogen gerichteter ist, dadurch ist das Modellieren an der Wurzel einfacher und die Empfindlichkeit des Lichtbogens gegen Blaswirkungen ist geringer.
- Betriebstemperatur: -40 °C bis +450 °C
- Wasserstoffkontrolliert
- Gute Spaltüberbrückbarkeit
- Röntgensicher
- Feintropfiger Werkstoffübergang
- Schlacke ist leicht entfernbar
- Hervorragende Kaltzähigkeit: bis -20 °C
- Werkstoffe: un- und niedriglegierte Stähle
- Stromart/Polung: AC; DC+
- Wechselstrom (stromquellenseitig auf mindestens 65V Leeerlaufspannung achten)
Normbezeichnungen
EN ISO: 2560-A: E 38 2 B 12 H10
EN: 499: E 38 2 B 12 H 10
AWS: A5. 1: E7016-H8
Mechanische Eigenschaften des reinen Schweißgutes
Wärmebehandlung | Streckgrenze (MPa) | Zugfestigkeit (MPa) | Dehnung A5 (%) | Kerbschlagarbeit ISO-V (J) |
unbehandelt | >380 | 470-600 | >25 | +20 °C = >150 -20 °C = >80 |
Chemische Zusammensetzung
C | Mn | Si | P | S |
0.06 % | 0.9 % | 0.7 % | <0.025 % | <0.015 % |
Zulassungen:
TÜV, DB, CE, ABS
Schweißposition:
PA, PB, PC, PD, PE, PF
Lieferform:
Ø | Länge | Strom | Gewicht | Stück |
---|---|---|---|---|
2,0 mm | 350 mm | 55-65 A | 4,2 kg | 330 |
2,5 mm | 350 mm | 60-90 A | 3,9 kg | 200 |
2,5 mm | 350 mm | 60-90 A | 2,0 kg | 100 |
3,2 mm | 350 mm | 95-150 A | 4,1 kg | 125 |
3,2 mm | 350 mm | 95-150 A | 1,8 kg | 55 |
4,0 mm | 450 mm | 140-190 A | 5,2 kg | 80 |
5,0 mm | 450 mm | 190-250 A | 5,0 kg | 50 |
