Schweißdraht MT-CuSi 3

Die Drahtelektrode CuSi 3 besteht aus einer Kupfer-Silizium-Legierung. Sie ist zum MIG-Schweißen, aber auch sehr gut zum MIG Löten geeignet. Bei Auftragsschweißungen auf Eisenwerkstoffen, wird für die erste Lage das Impuls-Lichtbogenschweißen empfohlen. Dickere Werkstücke sollten auf +250°C vorgewärmt werden. Das Schweißbad sollte nicht zu breit gehalten werden.

Anwendbares Schutzgas: I 1
Stromart/Polung: =+

Normbezeichnung

Werkstoff-Nummer	2.1461
AWS/ASMW SFA-5.7	ER CuSi - A
EN ISO 24373	S Cu 6560

Anwendungsbereiche

Kupfer
niedriglegiertes Kupfer
Kupfer-Zink-Legierungen
Auftragsschweißungen auf un- und niedriglegierte Stähle und auf Gusseisen.

Physikalische Eigenschaften

(Richtwerte)

Elektrische Leitfähigkeit bei 20° C

[S * m/mm²]

Wärmeleitfähigkeit bei 20° C

[W/(m * K)]

Linearer Wärmeausdehnungskoeffizient (20-300° C)

[1/K]

3-4

18-10^-6

Mechanische Gütewerte des Schweißgutes

(Richtwerte)

Schweißverfahren Schutzgas Wärmebehandlung Prüftemperatur	[° C]	MIG Schweiß-Argon unbehandelt + 20° C
0,2%-Dehngrenze R_p0,2	MPa	120
Zugfestigkeit R_m	MPa	350
Bruchdehnung A₅	[%]	40
Kerbschlagarbeit A_V	[J]	60
Brinell-Härte HB 10/1000		80

Richtanalyse des reinen Schweißgutes

Cu	Si	Mn	Sn	Fe	Zn
Basis	3 %	1 %	0,1 %	0,07 %	0,1 %

Schweißpositionen

nach EN ISO 6947: PA, PB, PF

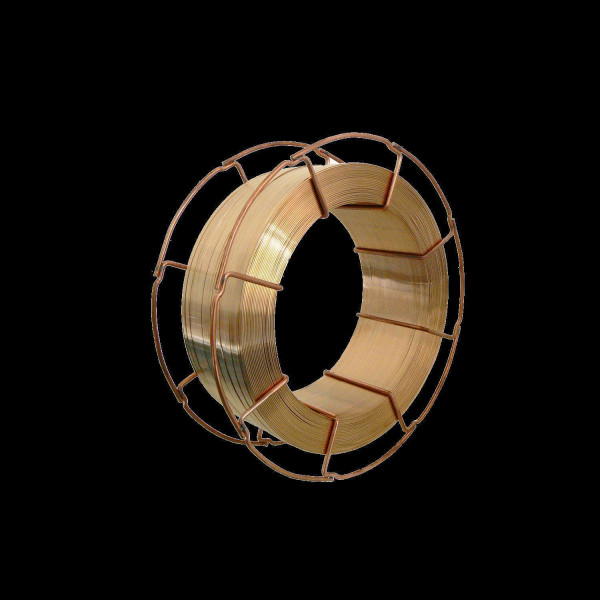

Lieferform:

Drahtdurchmesser	Spule	Gewicht
0,8 mm	K300	15 kg
1,0 mm	K300	15 kg
