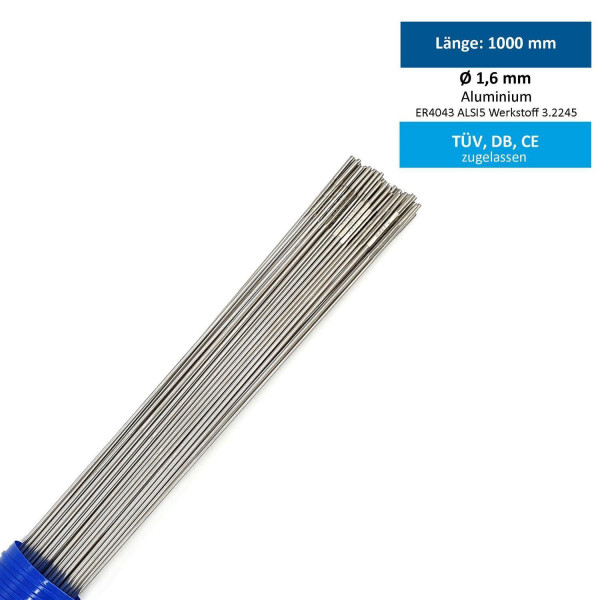

WIG-Schweißstab AlSi5 ALU 1,6mm

AlSi 5

3.2245

Schweißstab/Drahtelektrode aus Aluminium-Silizium-Legierung

zum WIG- bzw. MIG-Schweißen von AlSi-Legierungen.

Normbezeichnung

Werkstoff-Nummer

3.2245

AWS/ASME SFA-5.10

ER 4043

EN ISO 18273

S Al 4043 (AlSi5(A))

Wichtigste

Anwendungsbereiche

Aluminium-Silizium-Legierungen, sowie artverschiedene Aluminiumlegierungen untereinander. Bedingt für aushärtbare Legierungen wie z.B. AlCuMg 1 (3.1325), AlMgSi 1 (3.2315), AlZn 4,5 Mg 1 (3.4335)

Physikalische Eigen-

schaften (Richtwerte)

Elektrische Leitfähigkeit

bei 20°C

[S ^. m/mm²]

Wärmeleitfähigkeit

bei 20°C

[W/(m ^.  K)]

Linearer Wärmeausdehnungs-

koeffizient (20 - 100°C)

[1/K]

24 - 32

170

22,1 ^.  10^-6

Mechanische Gütewerte

des Schweißgutes

(Richtwerte)

Schweißverfahren

Grundwerkstoff

Werkstoffdicke

Schutzgas

Wärmebehandlung

Prüftemperatur

[mm]

[°C]

WIG

AlSi 5

6

Schweiß-Argon

unbehandelt

+20°C

MIG

AlSi 5

6

Schweiß-Argon

unbehandelt

+20°C

0,2%-Dehngrenze    R_p0,2

MPa

100

100

Zugfestigkeit            R_m

MPa

160

160

Bruchdehnung         A₅

[%]

15

15

Richtanalyse des reinen

Al

Si

Schweißgutes in %

Basis

4,50-6,0

Besondere Hinweise

Werkstücke über 15,00 mm Dicke auf +150°C - +200°C vorwärmen. Beim Schweißen aushärtbarer Legierungen Schweißnaht nicht in die mechanisch hochbeanspruchten Zonen legen.

Anwendbare Schutzgase TIG

I 1

Anwendbare Schutzgase MIG

I 1

Zulassung

TÜV, DB , CE

Schweißstab-Maße,

Verpackungseinheit

Durchmesser

[mm]

Länge

[mm]

Paketinhalt

[kg]

1,60

1000

10,0

2,00

1000

10,0

2,40

1000

10,0

3,20

1000

10,0

4,00

1000

10,0

5,00

1000

10,0

Drahtelektrode

Durchmesser

0,80 mm

1,00 mm

1,20 mm

1,60 mm

Schweißpositionen nach DIN EN ISO 6947 MIG

PA, PB, PF, PC

Schweißpositionen nach DIN EN ISO 6947 WIG

PA, PB, PF

Stromart/Polung MIG

= +

Stromart/Polung TIG

~
