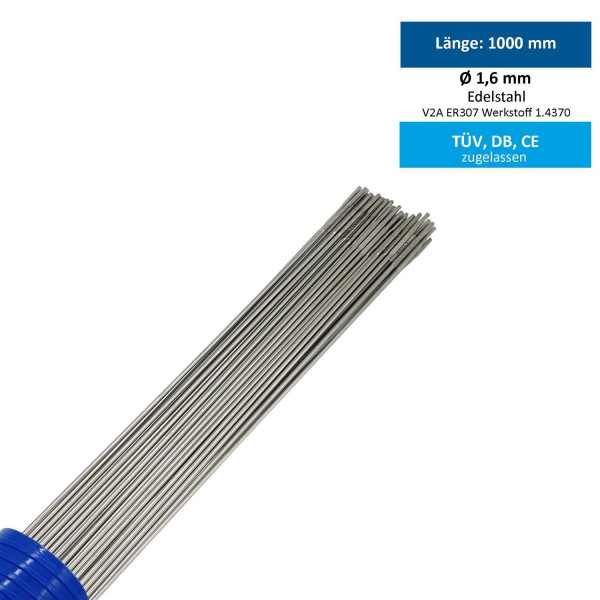

WIG-Schweißstab 307LSi Edelstahl 1,6mm

307

1.4370

Schweißstab/Drahtelektrode aus austenitischem Chrom-Nickel-Manganstahl mit niedrigem Kohlenstoffgehalt zum WIG- bzw. MIG/MAG-Schweißen artverschiedener Stähle für Betriebstemperaturen bis +300°C; kaltzäh bis -120°C.

Normbezeichnung

Werkstoff-Nummer

1.4370

EN ISO 14700

S Fe 10

AWS/ASME SFA-5.9

ER 307

EN ISO 14343-A

G/W 18 8 Mn

Wichtigste Anwendungsbereiche

Artverschiedene Stähle (Schwarz-Weiß-Verbindungen); hoch kohlenstoffhaltige und schwer schweißbare Stähle, Manganhartstahl z. B.

X120 Mn 12 (1.3401); Pufferlagen für Hartauftragungen; kaltzähe Nickelstähle, z. B. 10 Ni 14 (1.5637), 12 Ni 19 (1.5680)

Mechanische Gütewerte

des Schweißgutes

(Richtwerte)

Schweißverfahren

Schutzgas

Wärmebehandlung

Prüftemperatur

[°C]

WIG

Schweiß-Argon

unbehandelt

+20°C - 120°C

MIG/MAG

M11

unbehandelt

+20°C - 120°C

0,2%-Dehngrenze    R_p0,2

MPa

≥295

≥295

Zugfestigkeit            R_m

MPa

≥510

≥510

Bruchdehnung         A₅

[%]

≥25

≥25

Kerbschlagarbeit     A_V

[J]

LNB

LNB

LNB

LNB

Richtanalyse des reinen

C

Si

Mn

Cr

Ni

Schweißgutes in %

0,2

1,2

5,0-8,0

17,0-20,0

7,0-10,0

Gefüge

Austenit, geringe Anteile an Deltaferrit möglich

Besondere Hinweise

In der Wurzellage einen möglichst großen Nahtquerschnitt anstreben, Überhitzung des Bades durch genügend Zusatz am Schweißstab verhindern. Höchste Betriebstemperatur bei Schwarz-Weiß-Verbindungen +300°C. Bei längerer Glühbehandlung über +300°C oder bei Betriebstemperaturen über +300°C. sind Nickelbasis-Schweißzusätze zu verwenden. Schweißgut verfestigt bei Kaltverformung. Schweißgut zunderbeständig bis +850°C.

Anwendbare Schutzgase WIG

I 1

Anwendbare Schutzgase MIG

M 11, M 12, M 32

Zulassung

TÜV, DB, CE

Schweißstab-Maße, Verpackungseinheit

Durchmesser

[mm]

Länge

[mm]

Paketinhalt

[kg]

1,00

1000

10,0

1,60

1000

10,0

2,00

1000

10,0

2,40

1000

10,0

3,20

1000

10,0

4,00

1000

10,0

5,00

1000

10,0

Drahtelektrode

Durchmesser

0,80 mm

1,00 mm

1,20 mm

1,60 mm

Schweißpositionen nach DIN EN ISO 6947 MIG

PA, PB, PF, PC, PG

Schweißpositionen nach DIN EN ISO 6947 WIG

PA, PB, PC, PF

Stromart/Polung MIG

= +

Stromart/Polung WIG

= -
